这款功率电阻上的标识是什么意思

作者:cambrain     发布时间:2025-07-21     点击数:1

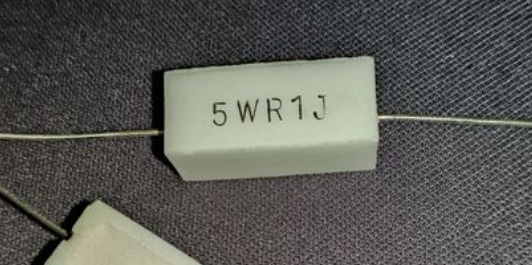

这是一款功率型电阻,上面标识的 “5WR1J” 各部分含义如下:


5W:表示电阻的额定功率为5瓦特,即该电阻长期工作时,能持续承受的最大功率,超过可能因过热损坏。

R1:代表电阻的阻值,这里是 0.1 欧姆(“R” 在电阻标识里常作小数点,类似 “1R0” 是 1.0 欧姆 ) 。

J:表示电阻的精度(误差范围),J 对应的精度是 ±5% ,即实际阻值会在标称阻值的 95% - 105% 之间波动 。

这类电阻常应用在电源电路、功放电路等,用于限流、分压、负载等场景,凭借功率大、耐温性较好等特点,适配有一定功率消耗需求的电路设计。

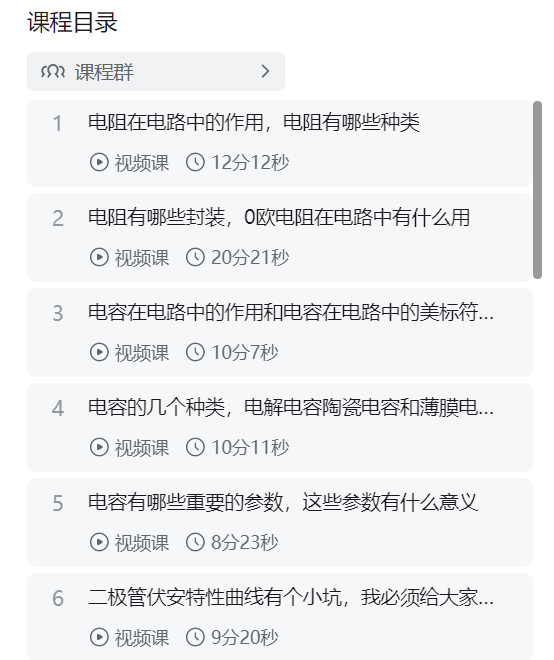

关于电阻,电容这些器件的类型,选型注意问题等,我在课程的1到5节有详细讲解,有兴趣的可以去看看!
