Howland电流源电路是一种能为负载提供恒定电流的电路,在电子电路设计等领域有广泛应用,以下是其优缺点介绍:

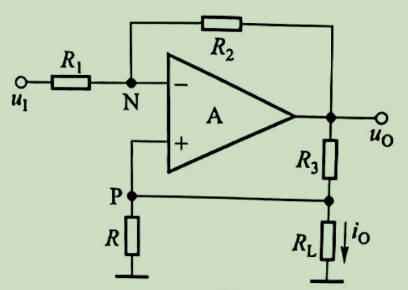

恒流特性好:在理想状态下,当满足特定条件(\(R_1 \times R_3 = R_2 \times R\) )时,负载电流 iO 仅由输入电压 uI 和电阻 R1 决定,与负载电阻 RL 的变化无关,能为负载提供较为稳定的电流,这对于一些对电流稳定性要求高的电路,如传感器信号调理电路、LED恒流驱动电路等非常重要 。
结构简单:相较于一些复杂的恒流源电路,Howland电流源电路主要由运算放大器和几个电阻构成,所用元件较少,电路设计和搭建相对容易,成本也较低,适合初学者学习和在对成本、空间有要求的场合应用。
灵活性高:通过改变输入电压 uI 或电阻 R1 的值,就可以方便地调节输出电流的大小。同时,只要合理选择运放和电阻等元件参数,能够适应不同的电压、电流范围需求,在多种应用场景中都能发挥作用。
输出精度较高:在元件参数匹配良好,并且运放性能优良的情况下,能够实现较高精度的恒流输出,满足一些对电流精度要求较高的电子设备的需求,比如精密测量仪器中的电流源电路。
对元件精度要求高:要实现精确的恒流输出,需要满足 \(R_1 \times R_3 = R_2 \times R\) 这个条件,这对电阻的精度要求很高。实际应用中,电阻存在一定的误差,若电阻精度不达标,会导致恒流特性变差,输出电流出现偏差。
受运放非理想特性影响:实际的运算放大器并非理想器件,存在有限增益、输入偏置电流、失调电压等非理想特性。这些因素会对电路的恒流精度产生影响,例如输入偏置电流会使反相输入端和同相输入端的电流不完全为零,从而导致输出电流产生误差 。
负载范围受限:Howland电流源电路的负载电阻 RL 取值范围受到一定限制。当负载电阻 RL 过大时,可能会超出运放的输出能力,导致输出电流无法保持恒定;当负载电阻 RL 过小时,又可能会使电路的功耗增加,甚至影响运放的正常工作 。
稳定性问题:在某些情况下,电路可能会出现稳定性问题,例如当电路的参数设置不合理或者受到外界干扰时,可能会导致输出电流产生振荡,影响电路的正常工作。
输出电流大小受限:输出电流大小主要取决于运放的输出能力以及电路中电阻的取值,一般来说,很难实现非常大的输出电流,对于需要大电流输出的场合,可能需要额外的功率放大电路等进行扩展。
