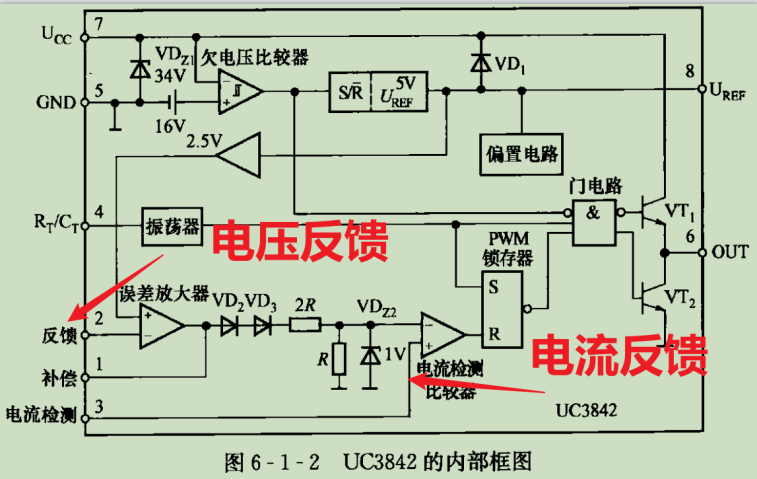

开关电源通过闭环反馈电路实时监测输出电压，将其与基准电压比较后，调整功率开关管的工作状态（导通/关断时间、频率），从而补偿输出电压的波动，实现稳定输出，核心是利用“误差-修正”的闭环控制逻辑，我们在视频课程中讲UC3842这个芯片时，芯片内部电路就有电流闭环和电压闭环这种双闭环反馈结构。

一、反馈控制的核心组成

开关电源的反馈电路主要包含采样电路、误差放大器、基准电压源、脉宽调制（PWM）/脉频调制（PFM）模块四部分，不同拓扑（如反激、正激、BUCK/BOOST）的反馈结构略有差异，但原理一致。

下面视频课程的第70个视频讲的就是UC3842这款芯片和相关电路，有兴趣的去看吧！

二、具体工作流程

1，输出电压采样

    通过电阻分压网络对开关电源的输出电压（V_out）进行采样，得到与输出电压成正比的采样电压（V_sam）。若为隔离型开关电源（如反激式），需通过光耦或脉冲变压器实现采样信号的电气隔离；非隔离型（如BUCK电路）可直接采样。

2，误差比较与放大

    采样电压（V_sam）与基准电压源（如TL431提供的2.5V精准基准）输入误差放大器进行比较，输出误差电压（V_err）。若V_out升高，V_sam大于基准电压，V_err会相应增大；若V_out降低，V_err则减小。

3，调制信号调整

    误差电压输入PWM/PFM控制器（如UC3842、TL494），控制器根据误差电压的变化，调整功率开关管的占空比（导通时间/周期）或开关频率：

    输出电压偏高：减小占空比（开关管导通时间缩短），功率变换器的能量传输减少，输出电压回落；

    输出电压偏低：增大占空比（开关管导通时间延长），能量传输增加，输出电压回升。

4，功率级执行修正

    调整后的PWM/PFM信号驱动功率开关管（MOS管/IGBT），改变变压器/电感的能量存储与释放效率，最终使输出电压稳定在设定值。

三、常见的反馈拓扑类型

1，电压型反馈

    直接采样输出电压，结构简单，响应速度较快，但抗负载电流扰动能力较弱，适用于负载变化小的场景（如小功率适配器）。

2，电流型反馈

    同时采样输出电压和电感电流，不仅能稳定电压，还能限制电感电流峰值，抗负载扰动能力强，适用于中大功率开关电源（如工业电源、服务器电源）。

3，峰值电流模式/平均电流模式

    属于电流型反馈的细分形式，峰值模式控制电流峰值，响应更快；平均模式控制电流平均值，输出更稳定，常用于高精度电源场景。
