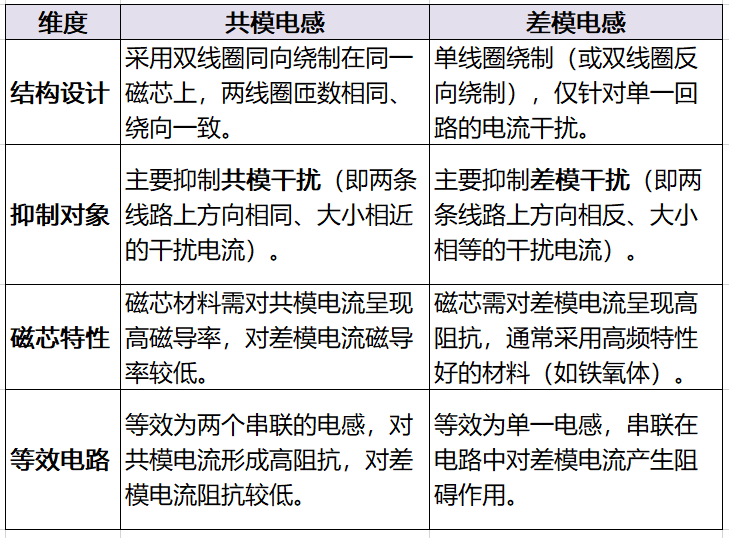

共模电感和差模电感是电磁兼容（EMC）领域中用于抑制干扰的重要元件，二者在结构、工作原理及应用场景上存在明显差异。以下从多个维度对比其不同，并解析它们在电路中的具体作用：
共模干扰的本质：指两条信号线路（如电源线正负极、数据线差分对）同时相对于地电位产生的干扰，电流方向相同（如同时流入或流出）。
工作机制：
当共模干扰电流通过共模电感的两个线圈时，产生的磁场方向相同，磁芯中磁通叠加，电感量增大，对共模电流形成高阻抗，从而抑制干扰传播； 而对于正常的差模电流（如电源线中的有用电流，正负极方向相反），两线圈产生的磁场相互抵消，电感量几乎为零，不影响正常电流传输。
电源输入端滤波：如在开关电源、适配器的输入端串联共模电感，抑制电网中的共模干扰进入设备，同时防止设备自身产生的共模干扰污染电网。
数据线抗干扰：如USB、以太网等数据线中，共模电感可抑制外部电磁干扰对信号的影响，提升信号传输的稳定性。
差模干扰的本质：指两条线路上方向相反的干扰电流（如电源线中正极流入、负极流出的干扰），通常由电路中的开关器件、变压器等产生。
工作机制：
差模电感串联在电路中（如串联在电源线正极或负极），对差模干扰电流呈现高感抗，阻碍其流动；而对正常的工作电流（频率较低），感抗较小，不影响电路正常工作。
开关电源输出滤波：在电源输出端串联差模电感，配合电容组成LC滤波电路，抑制开关管通断产生的高频差模干扰，降低输出电压的纹波。
电机驱动电路：电机启动或运转时产生的差模干扰会影响周边电路，差模电感可串联在电机供电回路中，减少干扰辐射。
音频电路抗干扰：在音频信号线中串联小阻值差模电感，抑制高频差模噪声对音质的影响。
在EMC设计中，共模干扰和差模干扰通常同时存在，因此常将二者结合使用：
典型滤波电路：共模电感与差模电感配合电容组成“π型”或“L型”滤波网络。例如：
- 共模电感串联在电源线入口，先抑制共模干扰； - 差模电感串联在正/负极，配合滤波电容（如X电容、Y电容）进一步抑制差模干扰。

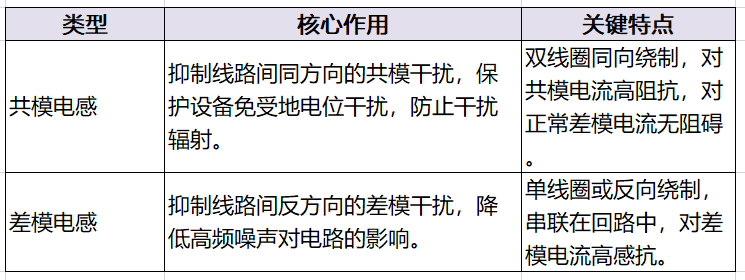

效果互补：共模电感对差模干扰抑制能力弱，差模电感对共模干扰效果差，二者结合可实现更全面的EMI（电磁干扰）抑制。
理解二者的差异有助于在电路设计中精准选择元件，例如在电源EMI滤波、信号线缆抗干扰等场景中，通过合理搭配共模与差模电感，可有效提升设备的电磁兼容性。
