排阻（电阻网络）内部的电阻连接方式并非固定为单一的并联或串联，而是根据具体类型和设计需求来决定的。以下是常见排阻的内部结构及连接方式分析：

一、排阻的分类及内部连接方式

1.单列直插式（SIP）排阻

结构特点：多个电阻封装在一个外壳中，通常有一个公共引脚。

连接方式：

串联型：部分排阻内部电阻呈串联排列，公共引脚为串联电路的一端，其他引脚分别连接各串联电阻的节点。例如，4个电阻串联时，公共引脚为一端，其余引脚可引出各电阻的分压点。

独立型（部分并联）：也有部分排阻内部电阻相互独立，仅通过公共引脚连接，此时各电阻可视为并联在公共端上（如用于多路信号的上拉/下拉电阻）。

2.双列直插式（DIP）排阻

结构特点：引脚分布在两侧，常用于多通道电路。

连接方式：

独立型：内部每个电阻相互独立，无公共引脚，相当于多个单独电阻的集成，可根据电路需求灵活连接为串联或并联。

阵列型（混合连接）：部分排阻内部电阻按阵列排列，例如4个电阻组成两组并联，再通过公共引脚连接，具体连接方式需参考产品规格书。

3.表面贴装（SMD）排阻

结构特点：小型化封装，常见于PCB表面贴装。

连接方式：

并联型（上拉/下拉排阻）：最常见的设计是多个电阻一端共接（公共引脚），另一端分别引出，形成并联结构，常用于总线信号的上拉或下拉（如CPU数据线的上拉排阻）。

串联分压型：部分排阻内部电阻串联，用于分压电路，公共引脚为分压节点之一。

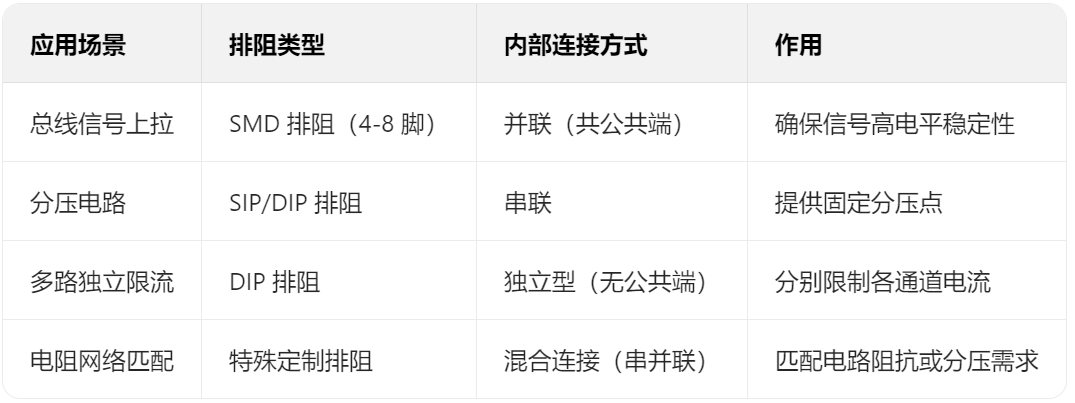

二、典型应用场景与连接方式示例

三、如何判断排阻内部连接方式？

1.查看产品规格书

排阻的 datasheet 会明确标注内部等效电路（如电阻阵列图）。

2.万用表测量

断开排阻与电路连接，用欧姆档测量各引脚间电阻：

若某一引脚与其他引脚的电阻值为各单体电阻之和，则可能为串联结构；

若某一引脚与其他引脚的电阻值为单体电阻，则可能为并联（公共端）或独立型。

3.参考电路设计

根据排阻在电路中的功能（如上拉、分压等），可推断其内部连接方式。

四、总结

排阻的内部连接方式取决于其设计目的，可能为串联、并联或独立结构，其中以“并联（共公共端）”和“独立型”最为常见（尤其在数字电路中）。使用前需通过规格书或测量确认其结构，避免因连接方式误判导致电路故障。
