在multisim中如何修改有中间抽头变压器器件原始模型

作者:cambrain     发布时间:2025-04-25     点击数:1

昨天有人在电子技术入门课程群里问半桥全波电路用Multisim仿真时结果不对,其实这个问题我也遇到过,原因是默认情况下multisim的有中间抽头变压器的模型中,次级绕组的匝数比不是1比1,这个要修改一下模型


修改方法如下:

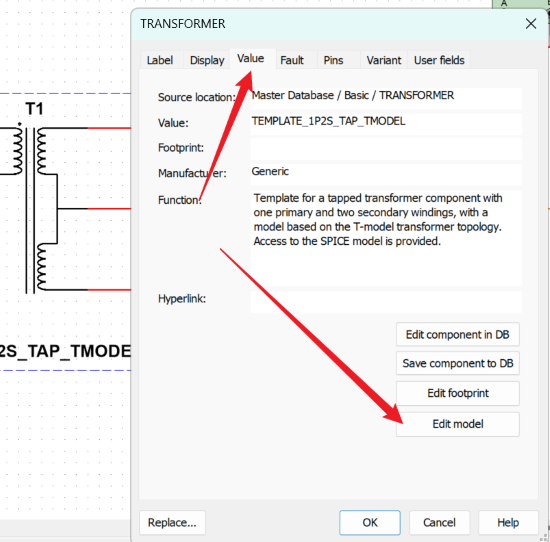

1,右击变压器,点Properties(属性),进入属性界面


2,在Value标签界面下有一个Edit model按钮,点击进入

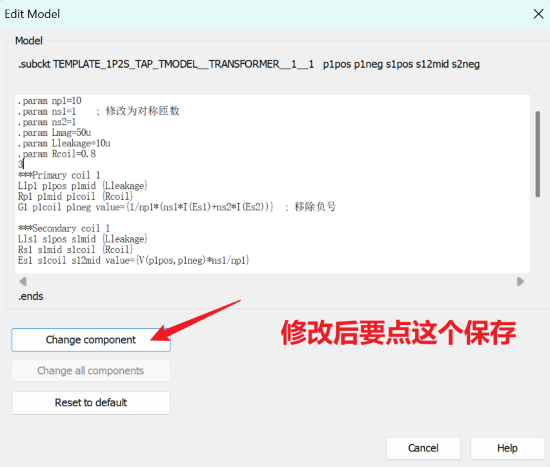

3,在Edit model窗口中把原始文本替换为下面文本,之后点Change component保存就可了

新的模型文本如下:

.param np1=10

.param ns1=1    ; 修改为对称匝数

.param ns2=1

.param Lmag=50u

.param Lleakage=10u

.param Rcoil=0.8


***Primary coil 1

Llp1 p1pos p1mid {Lleakage}

Rp1 p1mid p1coil {Rcoil}

G1 p1coil p1neg value={1/np1*(ns1*I(Es1)+ns2*I(Es2))}  ; 移除负号


***Secondary coil 1

Lls1 s1pos s1mid {Lleakage}

Rs1 s1mid s1coil {Rcoil}

Es1 s1coil s12mid value={V(p1pos,p1neg)*ns1/np1}


***Secondary coil 2

Lls2 s12mid s2mid {Lleakage}

Rs2 s2mid s2coil {Rcoil}

Es2 s2coil s2neg value={V(p1pos,p1neg)*ns2/np1}


***Core

Lmag p1coil p1neg {Lmag}


***中间抽头接地

Rgnd s12mid 0 1e-12
