如何将-10v到10v电压转成0-5v

作者:cambrain     发布时间:2024-01-10     点击数:132

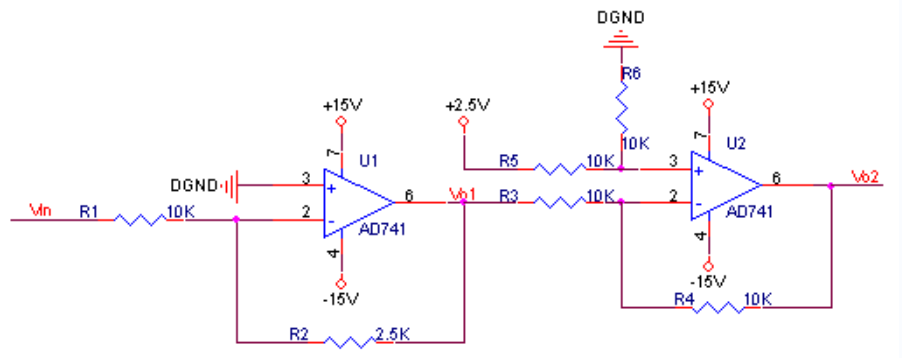

有人问如何将-10v到10v电压转成0-5v,以便有源滤波和AD转换,转换的原理就是用运放将正负10v转缩小4倍为-2.5v-2.5v,然后再电平偏移2.5v,电路用很常用的OP07运放搭建就可以,精度和价格都比较合适。电路可用两个运算放大器, 第一个放大器把 Vin 衰减成 1/4 (当衰减器), 第二个放大器进行电平偏移


参考公式如下:

Vo1 = Vin*(-R2/R1) = -(1/4)*Vin

Vo2 = (2.5-Vo1)*(10K/10K) = 2.5 -Vo1 = 2.5 + Vin/4
