ISDT艾斯特MP305系列（MP305A/MP305B）作为高性能可编程线性直流稳压电源，其技术实现围绕“精准调控、稳定输出、灵活可编程”核心目标，融合线性稳压技术、协议适配与智能控制逻辑；应用场景则覆盖需要高精度电源供给的研发、生产、测试等多领域，以下结合产品特性详细解析：

一、核心技术实现原理

（一）线性稳压核心技术：低纹波、高精度输出的基础

线性稳压是该电源的核心架构，通过“基准电压生成-误差放大-调整管调控”闭环实现稳定输出，适配其“干净电源纹波、低噪声”的产品特点：

基准电压模块：采用高精度电压基准源（如齐纳二极管或专用基准芯片），生成稳定的参考电压（精度需匹配产品0.01%级负载调节率要求），作为输出电压/电流的“标准刻度”。

误差检测与放大：通过采样电阻实时采集输出端的电压/电流信号，与基准电压进行对比，产生的误差信号经运算放大器放大后，驱动调整管工作。

调整管调控：采用功率晶体管作为调整管，根据放大后的误差信号动态调整导通程度——当输出电压高于基准值时，调整管导通减弱，降低输出功率；当输出电压低于基准值时，调整管导通增强，提升输出功率，最终实现电压/电流的精准稳定（电压纹波<2mVrms，电流纹波<3mArms）。

线性稳压优化：MP305系列的VBUS输出同样采用线性稳压设计，避免开关电源的高频噪声干扰，适配对电源纯净度要求高的场景。

（二）可编程功能实现：灵活适配多需求的核心

产品支持10组预设参数、100个可编程波形点、10组PDO数据编程，其技术逻辑围绕“参数存储-波形生成-协议解析”展开：

参数存储与调用：内置非易失性存储芯片（如EEPROM），用于保存用户设置的电压、电流、波形序列等参数，支持10组预设快速加载，满足重复测试场景需求。

可编程波形生成：通过MCU（微控制器）控制DAC（数模转换器）输出模拟信号，按用户设定的100个“电压-时间”或“电流-时间”节点，生成连续的动态波形（如斜坡波、阶梯波等），响应时间<90us，确保波形切换的流畅性。

USB-C PD协议适配：集成PD协议控制器（支持PD3.1/PD3.2），通过解析PDO（电源数据对象）信息，实现5安29伏可编程输出，最大140W功率供给，可适配不同PD协议设备的供电需求。

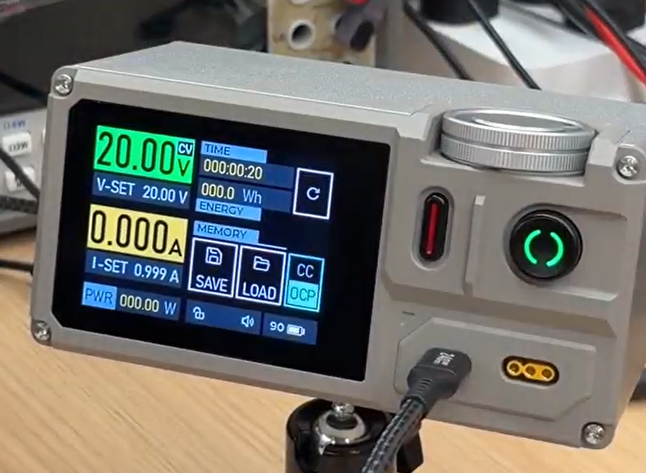

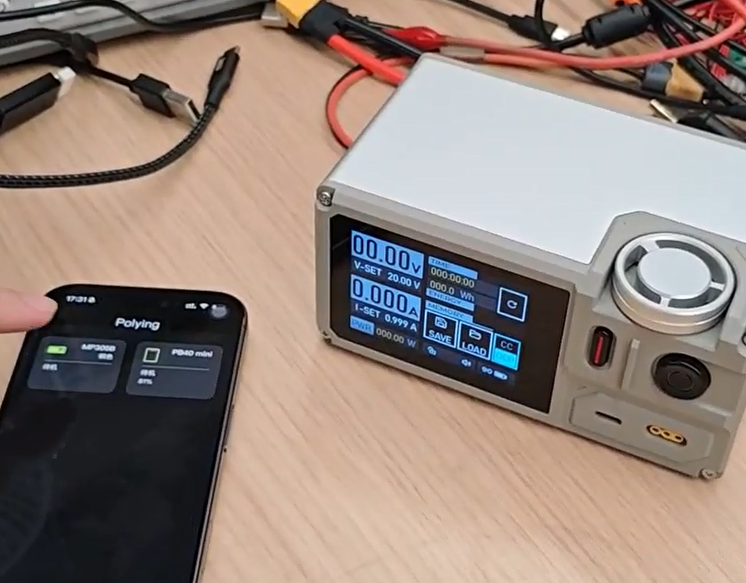

智能控制接口：通过2.8寸IPS触控屏、实体旋钮实现本地操作，同时支持手机APP（Polying）远程操控，内置通信模块（如蓝牙/Wi-Fi）实现指令传输与数据同步，支持在线固件升级。

（三）安全与稳定保障技术

1，多重保护机制：

过载/短路保护：通过采样电阻检测异常电流，触发调整管关断或限流，避免设备损坏；反极性保护：在输出端设置反向二极管或MOS管，防止负载正负极接反导致内部电路烧毁；温控保护：内置温度传感器，配合智能主动风冷散热，当温度超过阈值时自动降低输出功率或停机，保障长期运行稳定。

2，高精度检测与显示：

采用16位或更高精度ADC（模数转换器）采集实时电压/电流数据，通过4位显示（电压分辨率10mV，电流分辨率1mA）直观呈现，温度系数<300ppm/°C，确保宽温范围内的检测精度。

二、典型应用场景

MP305系列凭借“高精度、可编程、多协议、便携性”（尺寸13886.570mm，重量627g起）的特点，广泛应用于需要灵活、稳定电源供给的场景，覆盖研发、生产、测试、 hobby 等领域：

（一）电子研发与原型验证

场景：工程师开发消费电子、工业模块、传感器等产品时，需要模拟不同供电条件验证性能；

适配点：支持30伏电压，最大5安培电流可调，100个可编程波形点，可模拟电源波动、电压渐变等场景，精准测试产品在不同供电状态下的稳定性；PD协议适配功能可直接为USB-C接口的原型板供电，无需额外适配器。

（二）电子设备测试与质检

场景：工厂或实验室对电子产品（如手机、平板、小型家电、传感器模块）进行出厂测试或可靠性测试；

适配点：10组预设参数可快速切换，满足批量产品的标准化测试需求；低纹波（<2mVrms）、高精度输出（电压精度<0.01%+5mV）确保测试数据的准确性；过载/短路保护可避免测试过程中因产品故障导致的设备损坏。

（三）Hobby 模型与无人机领域

场景：航模、车模、无人机等设备的电池充电、动力系统测试；

适配点：XT30输出口适配模型设备常用接口，可编程电压/电流可匹配不同型号电池的充电需求；MP305B内置14.4V、4900mAh锂电池，支持Type-C输入（最大140W），便携性强，适合户外作业或无市电场景。

（四）小型工业设备与物联网终端

场景：AGV小车、物联网传感器、小型控制器等设备的供电与测试；

适配点：150W最大输出功率可满足小型工业设备的供电需求，多重保护机制确保工业环境下的稳定运行；浮动电源设计支持地线自定义连接，适配工业场景的接地要求。

（五）高校实验与教学

场景：电子信息、自动化等专业的电路实验、电源原理教学；

适配点：直观的CV/CC状态显示（恒压/恒流模式）、累计工作时间/能量统计，帮助学生理解电源工作原理；可编程功能可演示波形生成、协议交互等知识点，提升教学直观性。

（六）消费电子维修与售后

场景：维修手机、笔记本电脑、相机等设备时，需要针对性供电检测故障；

适配点：PD协议支持可为USB-C接口设备提供精准供电，避免维修过程中因电压不匹配导致二次损坏；便携设计与内置电池（MP305B）适合上门维修场景。

总结

ISDT艾斯特MP305系列的技术核心是“线性稳压+可编程控制+多协议适配”，既保证了电源的纯净度与精度，又通过灵活的参数调整、远程控制满足多样化需求；应用场景聚焦“需要精准、可控、稳定电源”的细分领域，从专业研发测试到 hobby 场景均能覆盖，尤其适配小型化、便携化的使用需求。
