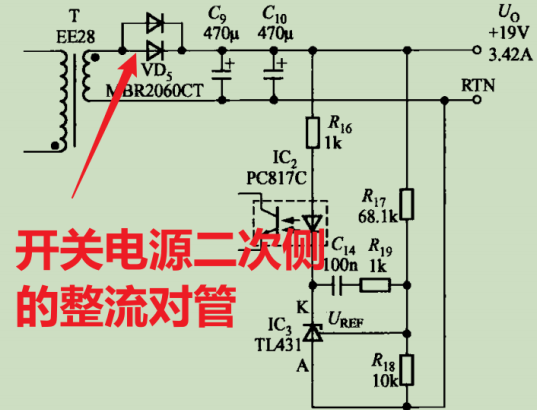

开关电源二次侧常用的快恢复/超快恢复整流对管型号，以及使用注意事项如下：

一、常用型号

根据封装（共阴/共阳对管）和参数，常见型号包括：

1.MUR系列（安森美等品牌）

MUR1620CT：16A/200V，共阴对管，trr≈35ns

MUR1660CT：16A/600V，共阴对管，trr≈35ns

MUR3040：30A/400V，共阳对管，trr≈35ns

MUR860：8A/600V，单管/对管，trr≈50ns

2.STTH系列（意法半导体）

STTH1602C：16A/200V，共阴对管，trr≈30ns

STTH20R06：20A/600V，共阳对管，trr≈50ns

3.其他系列

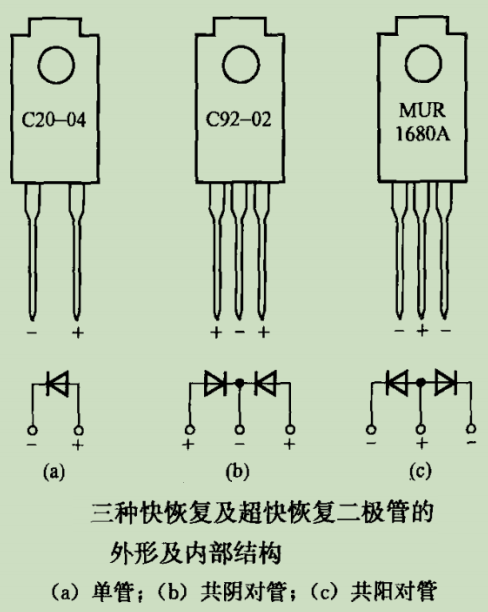

C系列：如C92-02（共阴对管）、C20-04（单管）

HFA系列：HFA16TA600（16A/600V，共阴对管）

B站 电子技术视频课程，70多个视频（后续会持续更新到100个），每个视频平均10分钟 ，内容涵盖二极管、三极管、MOS管、频率响应、电路反馈、集成运放、功放电路、整流电路、开关电源等上百个电子技术知识点！

二、使用注意事项

1.参数匹配

反向耐压：需大于实际工作电压的20%~30%（例如输出电压200V，选耐压≥250V的器件）。

反向恢复时间（trr）：需小于开关频率周期的1/4（例如100kHz开关频率，trr≤250ns）。

正向电流：额定电流需覆盖实际工作电流，并预留余量（避免长期满载）。

2.散热设计

快恢复二极管的开关损耗较大，需选择TO-220等散热好的封装，必要时加装散热片。

避免引脚过长导致的散热不良，尽量缩短PCB走线。

3.电路兼容性

不要与普通整流管（如1N4007）并联使用（trr差异会导致电流不均）。

高频应用中可搭配RC缓冲电路，抑制电压尖峰和EMI干扰。

4.安装与焊接

共阴/共阳对管的引脚极性需与电路匹配（参考器件手册的引脚定义）。

焊接温度不宜过高（建议≤260℃，时间≤5秒），避免损坏器件。

三、常用整流对管的参数对照表
