分析两个家用220伏交流电点亮插座指示灯（发光二极管）的电路

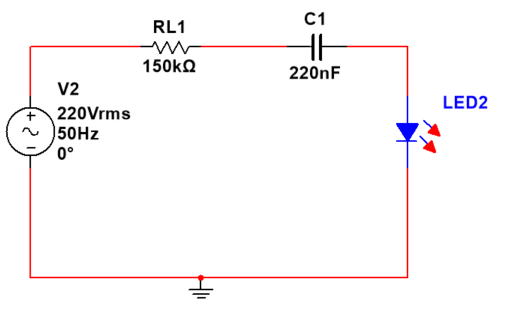

先说下面这个电路，电容 C1 主要作用是容抗限流，它和电阻 RL1 一起构成了一个更省电、发热更小的限流方案。
电容在交流电路中会呈现出“容抗”，这个容抗可以像电阻一样限制电流，而且几乎不消耗功率。
容抗公式：
代入参数 ，可以算出电容的容抗，再加上150K电阻的值，就能算出总的阻抗。
B站 电子技术视频课程，70多个视频（后续会持续更新到100个），每个视频平均10分钟 ，内容涵盖二极管、三极管、MOS管、频率响应、电路反馈、集成运放、功放电路、整流电路、开关电源等上百个电子技术知识点！
特性 | 纯电阻限流 | 电容+电阻限流 |
功率损耗 | 电阻会持续发热，消耗功率（如 100kΩ 电阻在 220V 下约消耗 0.24W） | 电容的有功功率损耗几乎为 0，只有 RL1 消耗少量功率，整体发热小、更省电 |
温度稳定性 | 电阻发热会导致阻值漂移，影响电流稳定性 | 电容的容抗受温度影响极小，电流更稳定 |
成本与体积 | 大功率电阻体积大、成本高 | 小容量电容（如 220nF）体积小、成本低 |
正半周：电容 C1 充电，电流经 RL1 → C1 → LED → 地，LED 导通发光。
负半周：电容 C1 放电，LED 反向截止，电流无法通过，LED 不发光。
注意：这个电路没有反向保护二极管，LED 会在负半周承受 220V 交流的反向峰值电压（约 311V），长期使用可能影响 LED 寿命。如果要提升可靠性，建议在 LED 两端反向并联一个 1N4007 二极管。

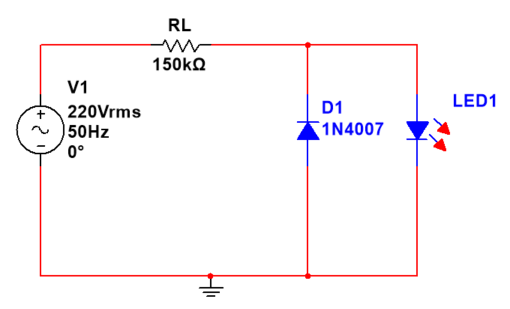

1，这是最可靠的经典方案：LED + 反向并联二极管 + 限流电阻
这是工业产品里最常见、最稳妥的结构。
LED 的两端反向并联一个普通二极管（1N4007 即可），然后再串联一个高阻值电阻。
并联二极管的好处如下：
LED 的反向耐压一般只有 20V～100V，而 220V 交流电峰值是 311V。反向并联二极管后，当交流电进入负半周时，二极管导通，把 LED 的反向电压钳位在 0.7V 左右。这样 LED 永远不会承受高反向电压，寿命大幅提升。
2，限流电阻经验值：
220V AC 下，电阻一般选 100kΩ～220kΩ
功率选 1/4W 或 1/2W（1/2W 更可靠）
简单计算方式：
电阻承受的平均功率 ≈ (220V)^2 / (2 × R)
例如 R = 150kΩ
功率 ≈ 48400 / 300000 ≈ 0.16W
所以 1/4W 足够。
3，LED 电流：
正向电流一般在 1mA～3mA 就能亮得很明显。
这个方案优点是结构简单，成本极低，可靠性高，LED 不会被反向击穿，寿命长
1，更现代、更省电的方案：LED + 小功率整流桥 + 限流电阻
这个方案在高端插排、电源适配器上常见。
2，带“灭弧”功能的增强方案（适合带开关的插排）
如果指示灯是和机械开关并联的，建议加一个小电容（0.01µF～0.1µF）用于灭弧。
作用是减少开关触点火花，延长开关寿命，降低 EMI
注意：电容必须是 安规电容（X2）。
