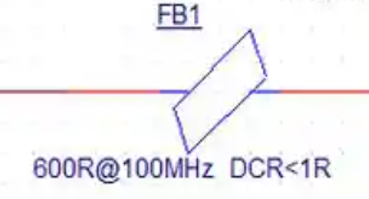

下面是一个磁珠的电路原理图

这里的“DCR<1R”是“直流电阻（DC Resistance）小于1欧姆”的意思。

磁珠的DCR是指它在直流电路中呈现的电阻值（因为磁珠本质是带铁氧体磁芯的导线，直流下只有导线本身的电阻）。这个参数的核心影响是：

当直流电流通过磁珠时，会因DCR产生压降（根据欧姆定律：压降=电流×DCR）。

“DCR<1R”说明这个磁珠的直流电阻很小（不超过1欧姆），能减少直流电路中的功耗和电压损失，避免影响后端电路的供电稳定性。

比如，若电路中通过1A的直流电流，这个磁珠的压降最多只有1V（实际因为DCR<1Ω，压降会更小），对多数电路来说是可接受的。

这个磁珠（FB1，600R@100MHz、DCR<1R）的实际使用注意事项，重点围绕电流、频率、电路适配这几个核心点：

B站 电子技术视频课程，70多个视频（后续会持续更新到100个），每个视频平均10分钟 ，内容涵盖二极管、三极管、MOS管、频率响应、电路反馈、集成运放、功放电路、整流电路、开关电源等上百个电子技术知识点！

1. 电流上限：别超额定电流

磁珠的额定电流（参数里没直接标，但可通过DCR估算/查手册）是关键限制：

假设该磁珠额定电流为

，结合DCR<1Ω，它的直流功耗=I²×DCR。如果电流过大，不仅会产生过多热量（可能烫坏磁珠/PCB），还会让磁珠进入磁饱和状态——此时磁珠的高频阻抗会大幅下降，失去抑制噪声的作用。

建议实际工作电流不超过该磁珠额定电流的80%（具体额定电流需查FB1对应的型号手册，比如类似参数的磁珠额定电流通常在几百毫安到1A左右）。

2. 频率适配：只对高频噪声有效

它的“600R@100MHz”是指在100MHz频率下阻抗为600Ω：

对低频信号/直流：磁珠阻抗极低（近似DCR<1Ω），能正常通过；

对100MHz左右的高频噪声：呈现高阻抗，能有效抑制；

但如果你的目标噪声频率远低于100MHz（比如10MHz以下），这个磁珠的阻抗会远小于600Ω，抑制效果会打折扣，可能需要换低频率下阻抗更高的磁珠。

3. 电路场景：适合小电流、高频滤波

这个磁珠（高阻抗、低DCR）的适配场景：

✅ 推荐场景：芯片的高速信号线（如SPI、I2C）、小电流电源引脚（如MCU的VCC，电流≤1A）的高频噪声抑制；

❌ 不推荐场景：大电流电路（如电源主回路，电流>2A）——容易饱和；低频噪声为主的电路（如音频电路）——抑制效果不足。

4. 搭配电容：建议加旁路电容

单独用磁珠的滤波效果有限，建议在磁珠后端并联一个高频电容（比如100nF的X7R陶瓷电容）：

磁珠负责抑制高频噪声，电容负责将噪声“接地”，形成更有效的滤波网络，适合芯片电源的去耦场景。
