STM8S 实战：无源蜂鸣器升降调音编程，开机升调 + 关机降调 + 按键提示音全实现在嵌入式设备中，蜂鸣器的声音反馈是提升用户体验的关键细节 —— 按键操作是否有效、设备是否正常开关机，一声清晰的提示音就能让用户心中有数。今天就给大家带来一份实战干货，基于 STM8S105 芯片实现无源蜂鸣器的升降调音功能，包含开机升调、关机降调、按键单声提示，从硬件设计到软件编程全解析，新手也能直接套用！
一、需求明确：蜂鸣器的 3 种声音场景本次开发的核心需求的是让蜂鸣器适配设备的不同操作场景，实现精准的声音反馈：
1,按键反馈：所有正常按键操作时，蜂鸣器发出 1 声提示音，确认操作有效；
2,开机提示：设备上电开机时，发出一段升调声音，传递 “启动成功” 的信号；
3,关机提示：设备正常关机时，发出一段降调声音，告知 “关机完成”。

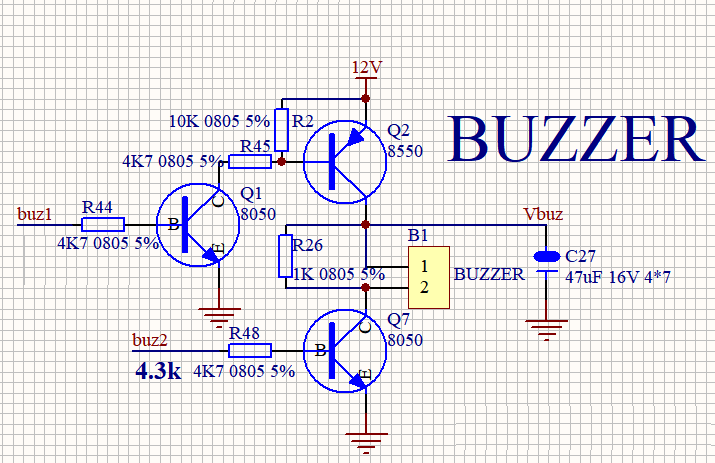

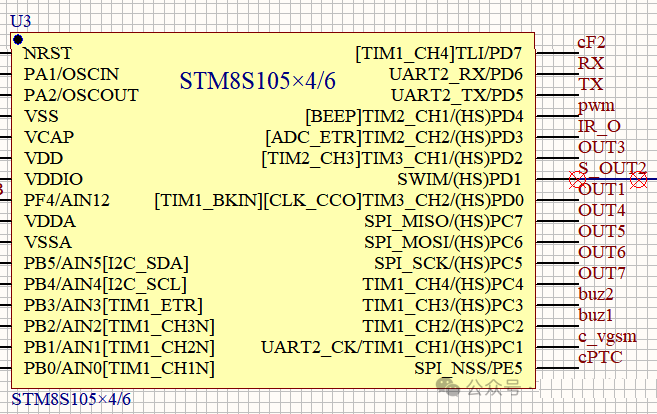

二、硬件设计：要让蜂鸣器发出不同音调，核心是通过 PWM 信号控制频率，硬件上需搭建稳定的驱动电路，单片机PC3 即buz2输出PWM信号，单片机PC2 即buz1输出开关信号。
三、软件编程：核心代码实现与解析
1,首先通过宏定义封装蜂鸣器引脚的操作，让代码更简洁易读：
#define sBUZ1 GPIO_WriteReverse(GPIOC,GPIO_PIN_2)
#define cBUZ1 GPIO_WriteLow(GPIOC,GPIO_PIN_2)
#define sBUZ2 GPIO_WriteReverse(GPIOC,GPIO_PIN_3)
#define cBUZ2 GPIO_WriteLow(GPIOC,GPIO_PIN_3)

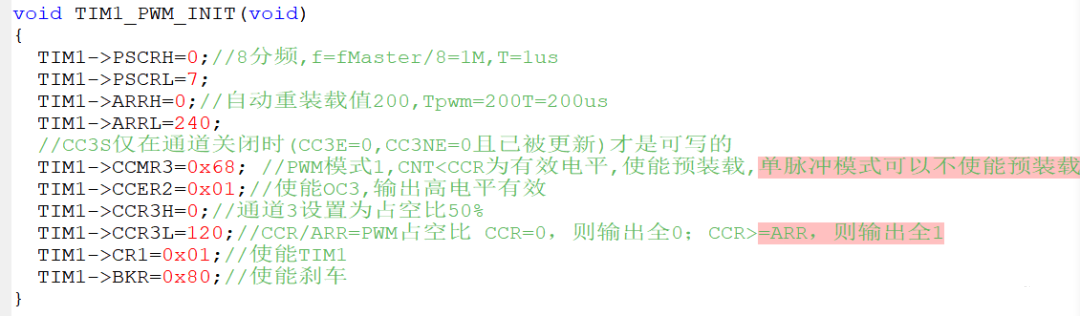

2. TIM1 PWM 初始化：生成稳定载波要让蜂鸣器发声，需先配置 TIM1 定时器生成固定频率的 PWM 信号，这里采用 8 分频方案：PWM 频率由 “主时钟频率 ÷ 分频系数 ÷ARR 值” 决定，这里主时钟为 8MHz，8 分频后为 1MHz（周期 1μs），ARR=240 时频率约 4.17KHz，是无源蜂鸣器的理想工作频率之一。
3. 声音控制函数：实现升降调逻辑通过调整 TIM1 的分频系数（PSCRL 值）改变 PWM 频率，进而实现音调变化 —— 频率越高，音调越高，反之则越低：
Void voice(u16 dms,u8 tone)
{
sBUZ1;
if( tone == 1 )//开机，升调
{
TIM1->PSCRH=0; TIM1->PSCRL=8;
}
else if( tone == 2 )//关机 降调
{
TIM1->PSCRH=0; TIM1->PSCRL=6;
}
else
{
TIM1->PSCRH=0; TIM1->PSCRL=7;
}
dm(dms);
cBUZ1;
}

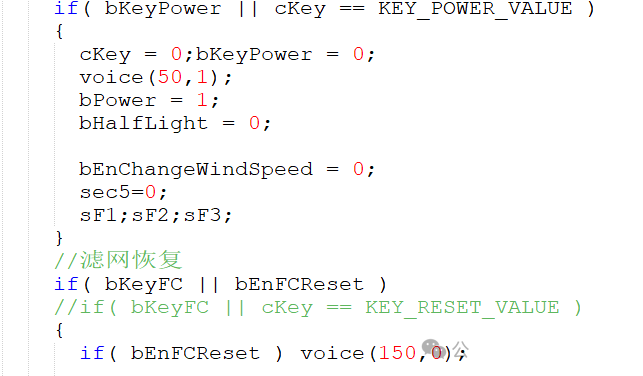

4. 函数调用示例在主函数中，根据不同场景调用 voice 函数即可：
四、总结与拓展
这份 STM8S 无源蜂鸣器升降调音方案，通过简单的硬件电路 + 精简的代码，实现了 3 种核心声音场景，可直接应用于遥控器、小家电、工业控制设备等场景。
如果需要拓展功能，还可以：
1,增加多段音调组合，实现更丰富的提示音（如故障报警音为急促的高低交替音）；
2,通过 ADC 采集电位器信号，实现音调的连续可调；
3,适配更多 STM8S 系列芯片（如 STM8S003、STM8S103），只需修改引脚定义和 TIM 通道配置。
