前言

        鼠标滚轮编码器为三脚接入，一个COM脚C（一般是接地），两个脉冲波形输入脚A、B，转动滚轮编码器会在两个脉冲输入脚上产生脉冲，顺时针或逆时针转动时根据同一时刻产生的电平信号变化来进行逻辑判断。

一、鼠标滚轮编码器逻辑

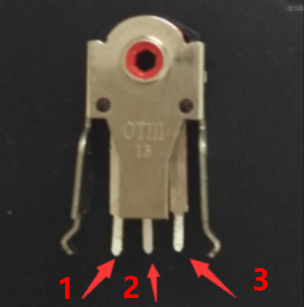

正面从左到右依次是COM脚和A、B输入脚，

转动过程中COM脚和AB脚导通与否来改变电平的输入到IC控制芯片的管脚，电平的变化逻辑如下：

顺时针转动时，电平变化：11  01  00  10

逆时针转动时，电平变化：11  10  00  01

二、使用方法

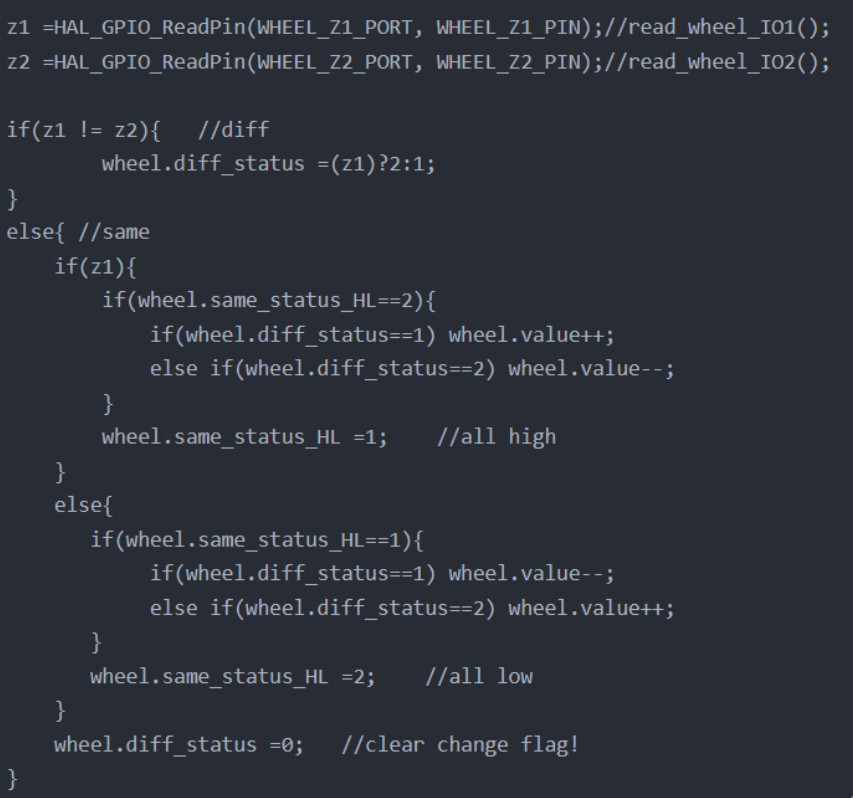

代码如下

总结

鼠标编码器的接法是：第一引脚接GND，第二引脚和第三引脚为输出端。编码器通过相位差来判断滑动方向，通过输出低电平持续时间来判断滑动速度，但无论滑动快慢和方向，其各引脚输出的脉冲宽度相同。
