用旧鼠标滚轮编码器制作USB音量控制电路板的可行性分析与实现方案
旧鼠标的滚轮编码器通常为增量式旋转编码器，结构上由光栅盘、红外发射/接收对管组成，旋转时会输出两路相位差90°的脉冲信号（A相和B相），通过脉冲方向和数量可判断滚轮的旋转方向和角度。其电气特性如下：
输出信号：TTL电平脉冲（通常0-5V），兼容大多数MCU的IO口；
接口形式：一般通过排线连接到鼠标主板，引脚定义为VCC、GND、A相、B相（部分可能有额外的按键信号）；
分辨率：常见鼠标滚轮编码器每转输出约30-60个脉冲，足以满足音量调节的精度需求（电脑音量通常分64-100级）。
结论：硬件上完全可行，只需搭配MCU（微控制器）处理编码器信号，并通过USB接口与电脑通信即可实现音量控制。

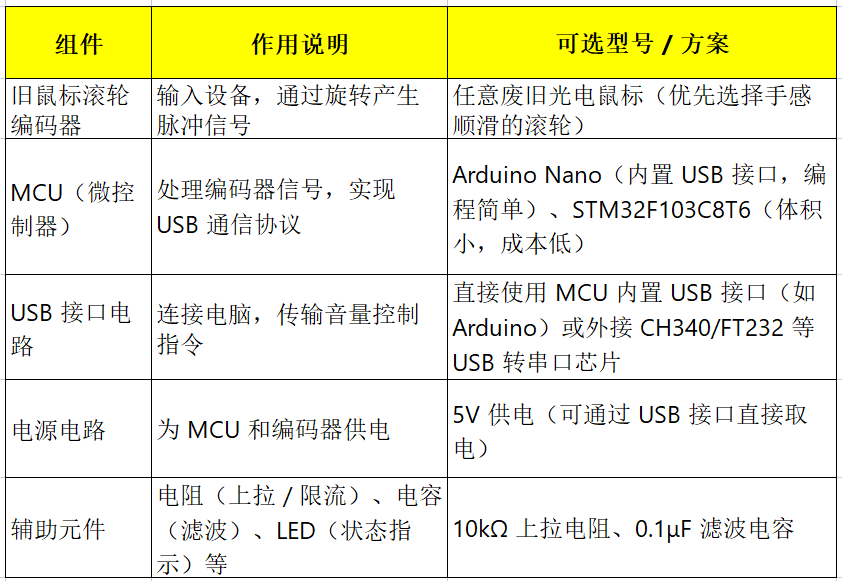

1. 核心组件清单

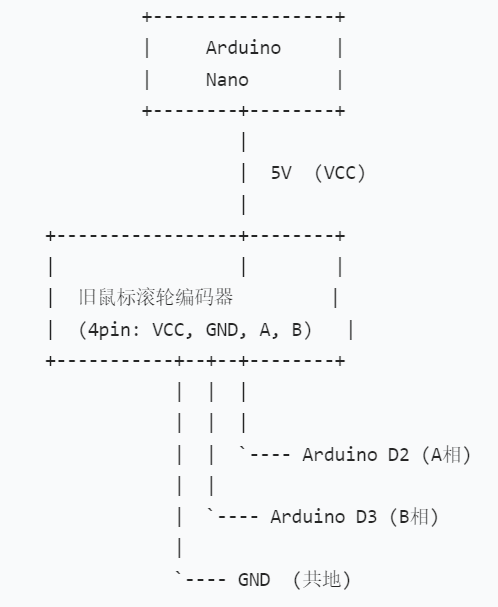

2. 电路连接示意图（以Arduino Nano为例）
关键连接说明：
- 编码器VCC接Arduino 5V，GND共地；
- A相和B相分别接Arduino的数字引脚（如D2、D3），需配置为输入上拉模式（通过内部或外部10kΩ电阻上拉）。
1. 编码器信号解码原理 增量式编码器的A、B相脉冲相位差90°，通过判断A相相对于B相的超前/滞后关系确定旋转方向：
正转（音量增大）：A相超前B相时，脉冲计数+1；
反转（音量减小）：B相超前A相时，脉冲计数-1。
2. Arduino编程示例（基于HID键盘协议模拟音量键）
#include// 定义编码器引脚
const int encoderPinA = 2;
const int encoderPinB = 3;
// 记录上一次A相引脚状态
int lastEncoderStateA;
// 音量变化计数
int volumeChange = 0;
void setup() {
// 初始化引脚
pinMode(encoderPinA, INPUT_PULLUP);
pinMode(encoderPinB, INPUT_PULLUP);
// 读取初始状态
lastEncoderStateA = digitalRead(encoderPinA);
// 初始化USB键盘
Keyboard.begin();
}
void loop() {
// 读取当前A相状态
int encoderStateA = digitalRead(encoderPinA);
// 检测A相状态变化
if (encoderStateA != lastEncoderStateA) {
// 读取B相状态
int encoderStateB = digitalRead(encoderPinB);
// 判断旋转方向
if (encoderStateB != encoderStateA) {
// A相超前B相，音量增大（模拟音量+键）
volumeChange++;
if (volumeChange >= 5) { // 每5个脉冲触发一次按键，避免抖动
Keyboard.press(KEY_VOLUME_UP);
delay(50);
Keyboard.release(KEY_VOLUME_UP);
volumeChange = 0;
}
} else {
// B相超前A相，音量减小（模拟音量-键）
volumeChange--;
if (volumeChange <= -5) {
Keyboard.press(KEY_VOLUME_DOWN);
delay(50);
Keyboard.release(KEY_VOLUME_DOWN);
volumeChange = 0;
}
}
// 更新上一次状态
lastEncoderStateA = encoderStateA;
}
delay(1); // 防抖动延时
}原理说明： 通过模拟HID键盘协议，将编码器旋转转换为电脑识别的“音量+”“音量-”按键信号，实现音量控制。代码中加入了防抖处理（每5个脉冲触发一次按键），避免误操作。
1. PCB设计要点
布局：编码器接口靠近MCU引脚，减少信号走线长度，避免干扰；
电源滤波：在MCU和编码器电源端并联0.1μF陶瓷电容，抑制高频噪声；
USB接口：使用Type-C或Micro-USB接口，确保接触可靠（若用Arduino Nano，可直接使用板载USB接口）。
2. 手工制作方案（无需PCB）
- 使用洞洞板或面包板临时搭建电路，将编码器、MCU、USB接口通过杜邦线连接；
- 注意编码器排线的引脚定义（可通过万用表测量确认VCC、GND、A、B相）。
3. 调试步骤
- 先测试编码器信号：通过串口打印A、B相脉冲，确认旋转方向与脉冲计数是否正确；
- 再测试USB通信：上传代码后，插入电脑，旋转滚轮观察音量调节是否响应。
添加按键功能：利用鼠标滚轮的按压按键（若有），可设置为“静音”功能；
灵敏度调节：通过修改代码中的脉冲触发阈值（如将5改为3或10），调整音量调节的灵敏度；
状态指示：添加LED灯，显示设备工作状态或音量级别（需额外编写驱动代码）；
兼容性优化：若使用STM32等无内置USB HID功能的MCU，需集成USB库（如LUFA）或外接USB转HID芯片（如FT245R）。
用旧鼠标滚轮编码器制作USB音量控制电路板完全可行，核心在于通过MCU解码编码器脉冲，并模拟USB HID协议与电脑通信。该方案成本低廉（主要元件为废旧鼠标和廉价MCU），适合DIY爱好者实践，既能废物利用，又能实现实用的电脑音量控制功能。
