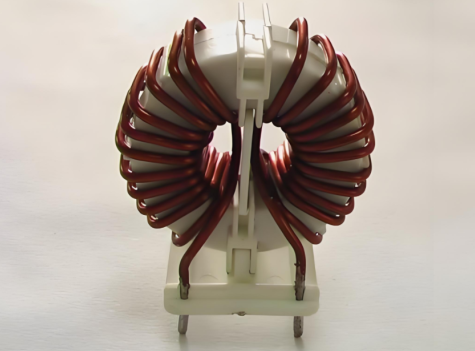

共模电感是开关电源的“抗干扰核心部件”，核心作用是抑制共模电磁干扰，关键参数决定滤波效果，选型需匹配电源工况。

一、共模电感在开关电源中的核心作用

1. 抑制共模干扰，阻止电源内部的高频干扰信号通过电源线传导到电网，也阻挡电网中的外部干扰进入电源内部。

2. 改善电源的电磁兼容性（EMC），帮助开关电源通过EMC认证，避免干扰周边电子设备正常工作。

3. 稳定电源输入输出的电流波形，减少高频噪声对电源自身电路的影响，提升电源工作稳定性。

下面视频课程有开关电源知识的详细讲解，有兴趣的去看吧！

二、共模电感的重要参数

1. 电感量：核心参数，直接决定低频段共模干扰的抑制能力，电感量越大抑制效果越好，但需平衡体积和成本。

2. 额定电流：指长期工作时绕组能承受的最大电流，需大于开关电源的最大工作电流，避免过热烧毁或磁饱和。

3. 直流电阻（DCR）：绕组的直流电阻值，越小越好，可减少功率损耗，避免影响电源效率。

4. 寄生电容：绕组间的分布电容，越小越好，寄生电容过大会降低高频段的滤波效果。

5. 磁芯材料：影响工作频率范围和磁饱和特性，常见材质有铁氧体、纳米晶等，铁氧体性价比高，纳米晶适用于高频场景。

6. 耐压值：绕组与磁芯、绕组之间的绝缘耐压能力，需满足开关电源的输入电压等级，避免击穿。

三、共模电感的选型方法

1. 确定额定电流：根据开关电源的最大工作电流，选择额定电流≥1.2~1.5倍最大工作电流的型号，预留余量。

2. 匹配电感量：结合电源的工作频率和EMC需求，低频干扰为主时选较大电感量，高频干扰为主时优先控制寄生电容。

3. 控制直流电阻：在满足电感量和额定电流的前提下，选择DCR更小的产品，降低功率损耗，提升电源效率。

4. 适配磁芯材料：工频或低频开关电源用铁氧体磁芯，高频开关电源（如MHz级）可选用纳米晶磁芯。

5. 满足耐压要求：根据电源输入电压（如220V交流输入需选耐压≥2kV的型号），确保绝缘安全。

6. 兼顾体积与成本：电感量和额定电流越大，体积通常越大、成本越高，需在滤波效果和实际应用场景间平衡。
