电路控制继电器，变压器等感性负载时，为了降低其断开时产生的反向电动势对电路中重要器件的影响，需要提供续流回路。

续流回路有三种不同的情况，

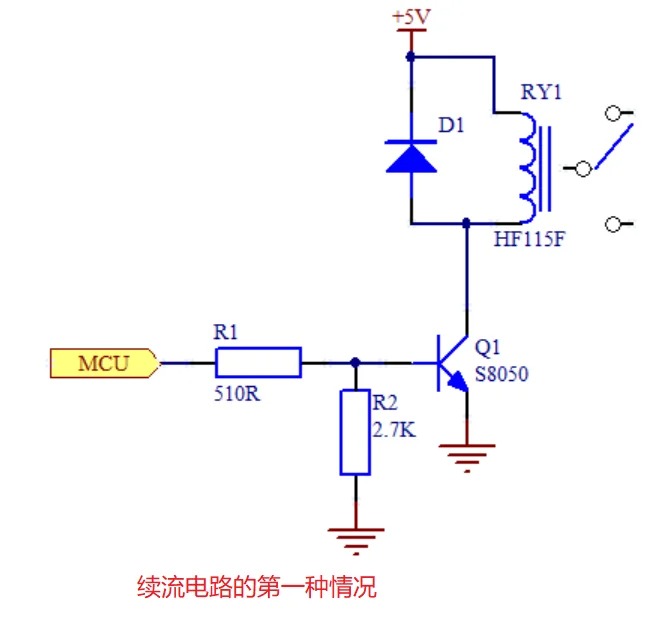

第一种情况，线圈并联续流二极管，当线圈断开时，电流通过二极管流回到线圈。

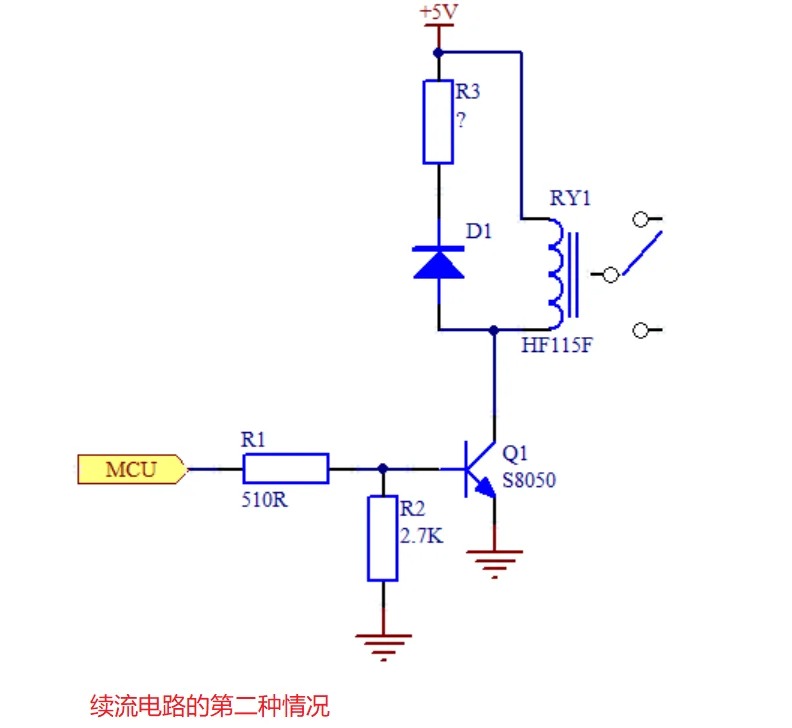

第二种情况，在续流二极管上串联电阻，以加快电流的衰减速度。

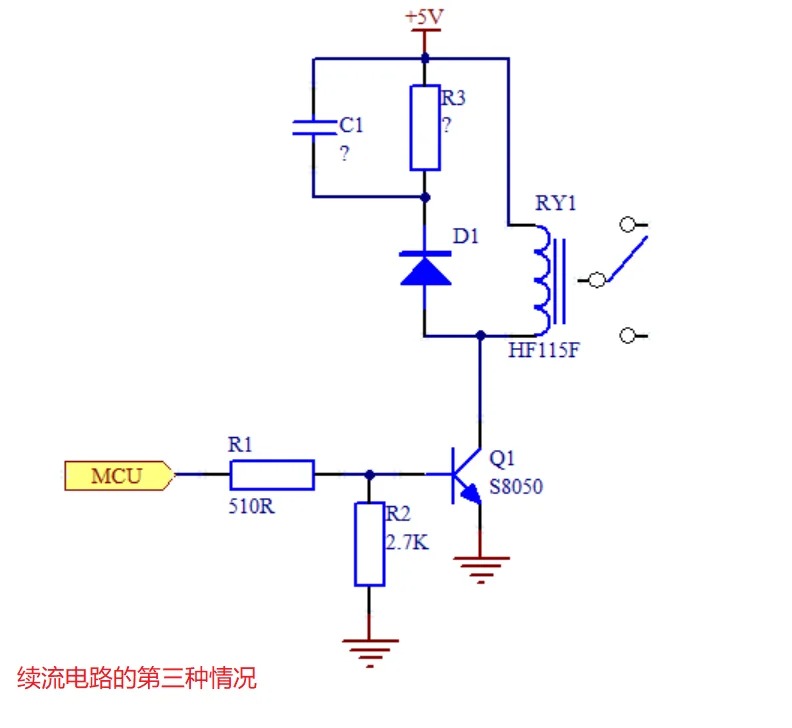

第三种情况，即标准的RCD电路，在第二种情况的基础上，在电阻上并联电容，利用电容两端的电压不能突变的特性，解决串入电阻加速电流衰减但是又会增加反向电动势的矛盾。

那么，我们在做设计时应该用哪一种续流电路呢？应该通过衰减时间和允许反向电动势的最大值来选择。衰减时间与整引续流电流的电感放电的时间常数有关。

对于第一种情况，放电回路为线圈的等效电感与线圈的直流电阻相串联。

以HF115F为例，等效电感大约为1mH，直流电阻为60Ω，放电时间常数L/R=1mH/60为15us，也就是15us之后，电流下降到吸合电流的0.36倍。

对于继电器，不需要快速的开关，这种衰减速度不会有不良的影响。

所以HF115F的继电器驱动，可使用第一种情况的电路，只需要一个续电二极管即可。

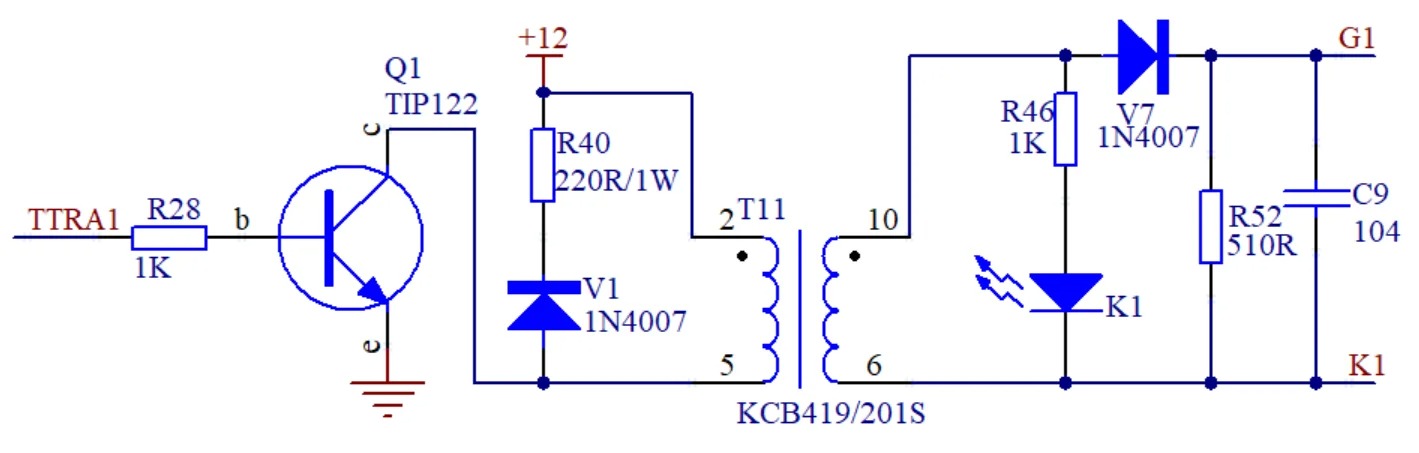

对于可控硅触发的脉冲变压器的驱动，以KCB419/201S为例，要求到变压器次极得到脉宽为100us，周期为3.3ms的单触发脉冲。如果衰减过慢，导致脉宽太宽，可以会延误到下半个周期，导致调压完全异常。从规格书上可知，初级线圈的电感大概为2mH，电阻为28Ω，如果没有串联二极管，则放大时间常数为L/R=2mH/28=71us，与脉宽为同一数量级，会导致触发脉宽的严重加宽。因此，我们需要串入电阻R40，为了使得衰减的时间与正常脉宽相差一个甚至两个数量级。

L/R<10us，得到R>200Ω，我们选择了220Ω的电阻。但是，当线圈断开瞬间，电流不能突变，吸合电流约为0.43A，加入电阻R40之后，断开瞬间，驱动三极管集电极的反向电动势高达0.43*220+12=106V，超过了其能承受的电压，可能导致达林顿管被击穿。

最后，我们在电阻R40的两端并联电容，得到了经典的RCD吸收电路，利用电容两端电压不能突变的特性，降低反向电动势。对于RCD电路的器件参数取值，根据从电感转移到电容的能量导致的电压升高，该升高的电压必须要小于集电极能承受的电压。以及转移到电容的电能，通过电阻的放电的时间要求等进行选择。
